AutoCAD辅助绘图与坐标系统基础教程详解
2>临时捕捉菜单
在编辑对象的时候，通常会设定好几个常用的对象捕捉模式，而不会反复打开[草图设置]对话框进行设置。如果当前的操作需要使用尚未设置的捕捉模式，这时就可以使用临时捕捉菜
单。

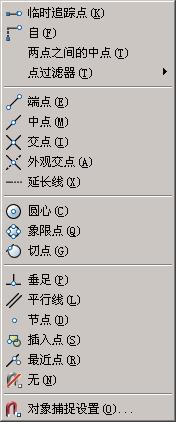

按住Ctrl键并在视图中单击鼠标右键，此时弹出的快捷菜单就是临时捕捉菜单，如图7所示。临时捕捉菜单上的命令只允许使用一次，捕捉完成后便不再生效。在选用了临时捕捉菜单命
令时，系统会自动过滤掉[草图设置]对话框中设置的捕捉模式，只显示刚选择的临时捕捉模式，这样就不会与[草图设置]对话框中的设置产生重叠或冲突，让用户能够更为清晰地在复杂
图纸中进行观察或编辑。
图7 临时捕捉菜单
[两点之间的中点]

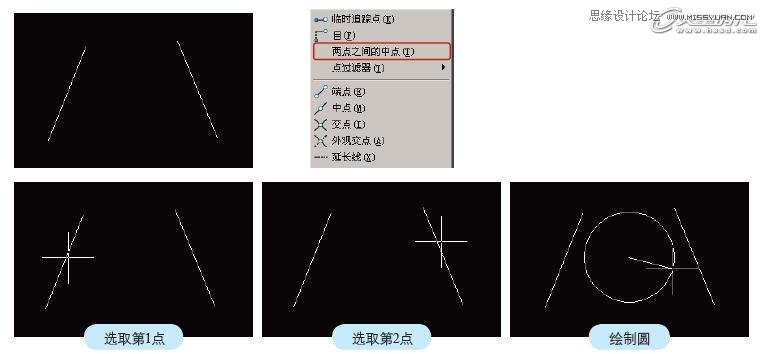

在临时捕捉菜单中有一个很常用的命令，就是[两点之间的中点]命令。例如视图中有两根线，如果要以这两根线上任意两点间的中点为圆心画出一个圆，该如何操作?
step 01 切换到圆命令，按住Ctrl键并单击鼠标右键，在弹出的临时捕捉菜单中选择[两点之间的中点]命令。
step 02 在左边线段上单击选择一个点，然后在右边线段上单击选择另一个点，此时AutoCAD便能计算出这两点间的中点，接着进行绘制即可，如图8所示。
图8 [两点之间的中点]命令操作
6.对象捕捉追踪
对象捕捉追踪的快捷键是F11。
1>对象捕捉与对象捕捉追踪的区别
对象捕捉与对象捕捉追踪之间有什么区别呢?
01 可以说，对象捕捉是追踪的基础，只有启用了对象捕捉模式后才能从对象的捕捉点进行追踪。
02 所谓的追踪就是，沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示为一个加号 (+)，一次最多可以获取七个追踪点，可以通过按住Shift键配合单击右键来选取临时追踪点。
03 获取点之后，水平或者垂直移动鼠标可以看到一条虚线，这就是追踪“路径”。
2>对象捕捉追踪的用法

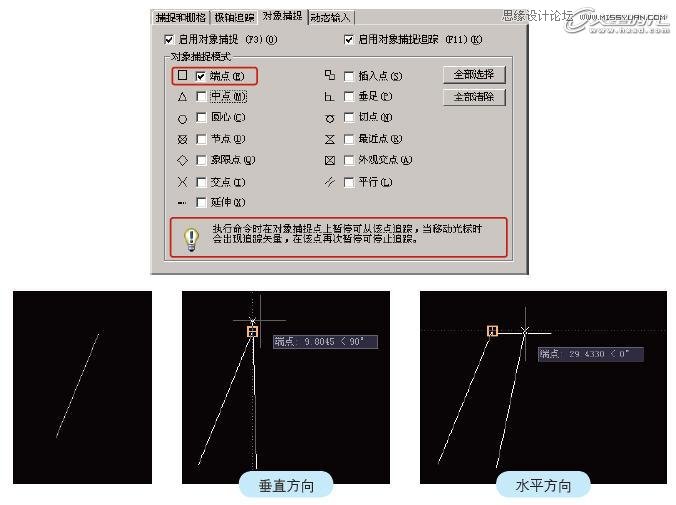

在[草图设置]对话框的[对象捕捉]选项卡下方，小灯泡图标旁列出了对象捕捉追踪的使用方式。
下面以绘制直线为例，简单介绍对象捕捉追踪的使用方法。
step 01 设置对象捕捉模式为[端点]，在视图中绘制一根线。
step 02 绘制另一根线，首先确定第1点，移动光标在上一步绘制时线段上捕捉线上的一个端点，当出现捕捉的图标时，水平或垂直移动鼠标，会发现端点在水平或垂直方向上会延伸出一
根虚线，这就是追踪的路径，此时可以沿着该路径在其上确定线段的第2个点，将其绘制出来，如图9所示。
图9 对象捕捉追踪操作
7.动态输入
DYN即动态输入，快捷键是F12。
8.线宽

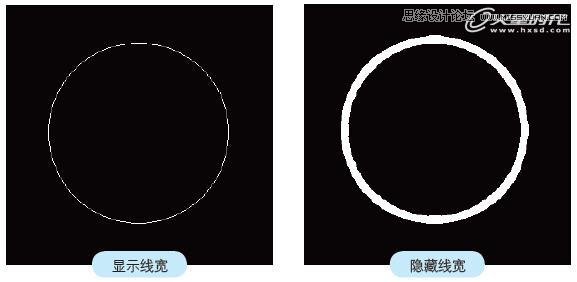

线宽没有默认的快捷键，该命令是一个开关，即显示/隐藏线的宽度。在AutoCAD中，即使为各个图形设置了不同线宽的数值，默认状态下是不作显示的，只有启用了[线宽]命令，才能在
视图中显示。设置线宽值为1.00毫米的圆在启用和关闭[线宽]命令时的显示如图10所示。
图10 显示/隐藏线宽
二.坐标系统

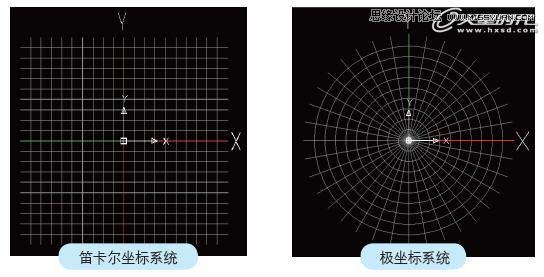

无论是绘图还是编辑图形，坐标系统的作用都是相当重要的。在AutoCAD中，坐标系统可以分为两类，分别是笛卡尔坐标系统和极坐标系统，如图1所示。在这两类坐标系统下，又可以分
为绝对坐标和相对坐标。
图11 AutoCAD中的两类坐标系统
下面首先分析笛卡尔坐标系统，也就是平常所说的直角坐标系统。
1.笛卡尔坐标系统
笛卡尔坐标系统，使用的是X轴与Y轴两个坐标轴的数值来代表每一个点的位置，标示为(X，Y)，一般(0，0)代表的是坐标轴的中心，即原点的位置，也就绝对坐标的原点。
1>绝对坐标
绝对坐标是基于原点的坐标。下面以绘制直线为例进行讲解。

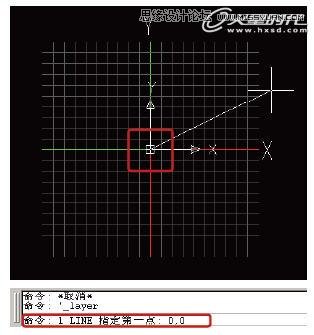

step 01 按L及空格键切换到直线工具，在命令窗口中输入“0，0”，然后按空格键确认，如图2所示。
图12 定义直线的第1个点
此时可看到直线的第1点被定义在了坐标图的中心，X轴与Y轴都为0的位置，即坐标原点位置。

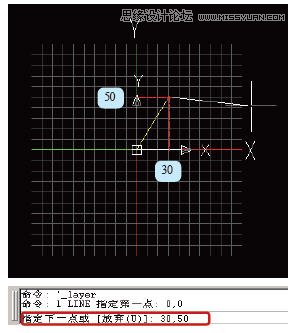

step 02 在命令窗口中输入“30，50”，然后按空格键，定义直线的第2个点，如图3所示。
图13 定义直线的第2个点
此时在视图中得到了一段直线，这直线上的第2个点是如何定义的呢?前面提到，绝对坐标是基于原点，也就是说以原点为起始点，沿X轴正向30个单位以及沿Y轴正向50个单位分别引出一条
垂直线，两线相交的坐标位置，就是(30，50)。
当然，要绘制直线，并非必须以(0，0)点为第1点，这里只是为了便于理解。平常绘制时可以使用任意数值，包括负值。但要记住，这是基于原点的绝对坐标值。
2>相对坐标
相对坐标是基于前一点坐标位置的坐标计算方式，同样以绘制直线为例。
step 01 切换到直线工具，在视图中的任意位置单击，定义直线的第1个点。

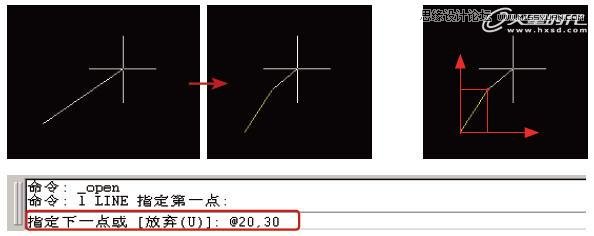

step 02 在命令窗口中输入“@20，30”，按空格键确认，如图4所示。
此时得到的直线的第2点就是依据第1点的相对坐标来定义的。意思是以第1点的坐标位置为起始点，沿X轴正向20个单位以及沿Y轴正向30个单位分别引出一条垂线，两垂直线相交的点就是直
线的第2个点。在日常的绘图工作中，不可能总根据原点去定义其他点的位置，特别是在接手的工作没有详细确切数据的时候，这时相对坐标就很有用。记住，相对坐标的输入方式为“@X，
Y”。
图14 相对坐标的使用
TIPS
在某些时候编辑图形也会使用到坐标系统。例如要将视图中的一个圆的圆心移动到原点处，选择该圆，开启对象捕捉的[圆心]模式，按M键及空格键切换到移动工具，此时命令窗
口中会出现提示，输入“0，0”并按回车键，圆就被移动并对正到原点位置。
2.极坐标系统
极坐标系是一个二维坐标系统。该坐标系统中的点由一个夹角和一段相对中心点极点，相当于直角坐标系中的原点的距离来表示。在AutoCAD中，极坐标的表示方式为“距离1>绝对坐标
下面以绘制直线为例进行讲解，练习参考文件请见配套光盘“DVD03\附录CAD\dwg\极坐标.dwg”。

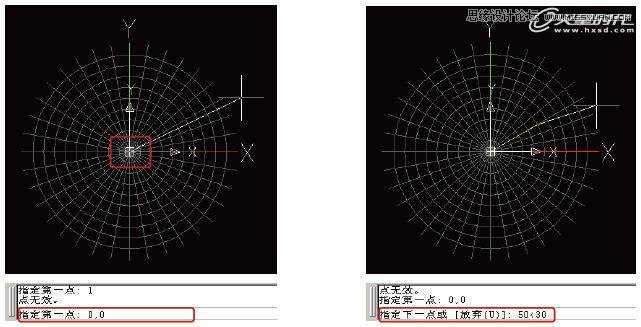

step 01 切换到直线工具，输入“0，0”并按空格键，定义直线的第1点，如图5(左)所示。
在视图中可看到直线的第1点定义在了坐标系的中心，即极点的位置。
step 02 在命令窗口中输入“50
图15 极坐标系统
直线已经绘制出来，那么线上的第2个点是如何定义的呢?观察图33，从极点出发引出一根线，线的长度为沿X轴正向50个单位，然后将该线以极点为旋转中心，逆时针转动30°，直线与
弧线相交的点便是第2个点。在AutoCAD中，逆时针方向为极坐标的正方向。
2>相对坐标
同样，极坐标系统也包括相对坐标，其原理与笛卡尔坐标的相对坐标相似，只是计算的方式不一样，因此在这里不再赘述。
至此，AutoCAD的辅助绘图和坐标系统功能讲解完毕。
本教程完
